箱變種類及結構
      箱變有多種分類方法，如按產品結構可分為“ 組合式變電站” 即“歐式箱變” 、預裝式變電站即“美式箱變”；按安裝場所可分為戶內、戶外；按高壓接線方式可分為終端接線、雙電源接線和環網接線；按箱體結構可分為整體、分體等。

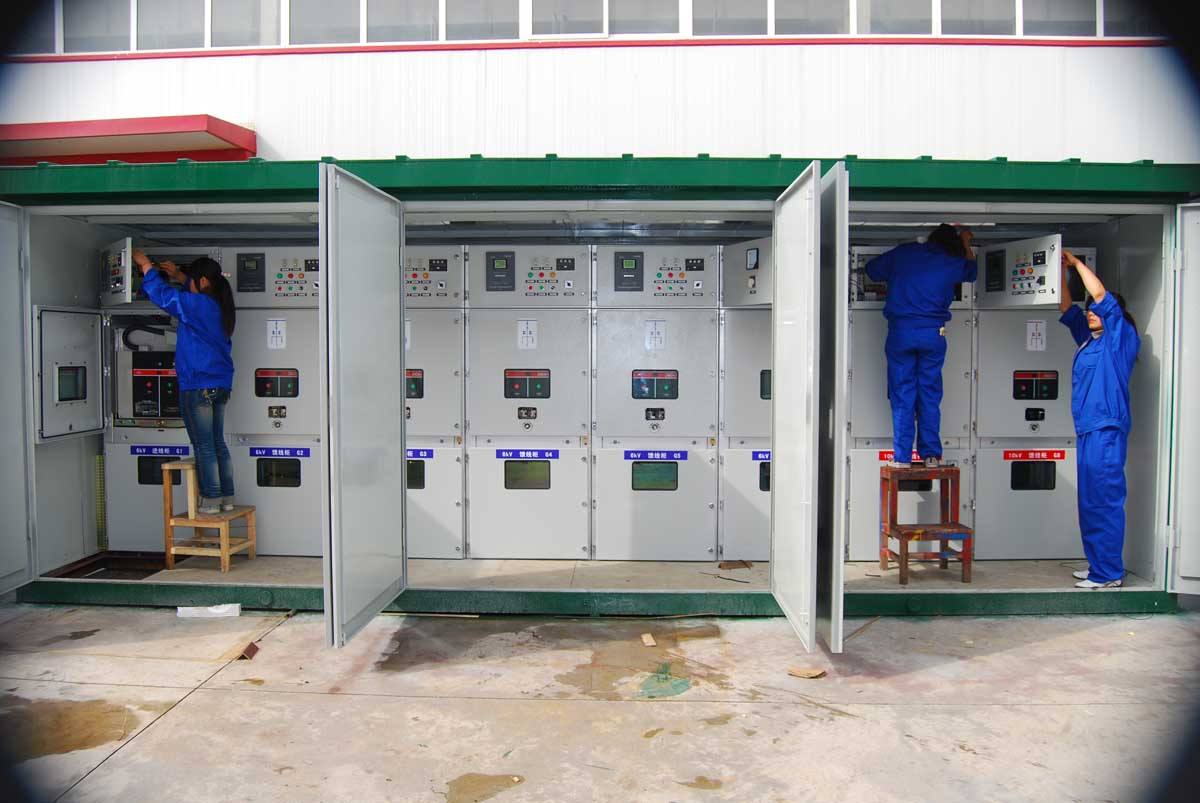

      組合式變電站
      “ 組合式變電站”是將高壓開關柜設備、配電變壓器和低壓配電裝置三個不同的隔室內，陜西箱式變電站通過電纜或母線來實現電氣連接，所用高低壓配電裝置及變壓器均為常規的定型產品。
      布局
      組合式變電站的高壓室、變壓器室和低壓室可按“目字型”或“品字型”布置?！澳孔中汀?布置與“品字型”布置相比，“目字型”接線較為方便，故大都采用“目字型”布置。
      高壓接線方案

      組合式變電站有許多種高壓接線方式，常用的高壓接線方案有：終端、雙電源、環網等接線方式。陜西箱式變電站在高壓回路中，通常采用負荷開關與限流熔斷器組合的保護方式，負荷開關通常采用真空或SF6開關，額定電流為630A，動、熱穩定電流分別為50kA和20kA。

      變壓器聯結方式
      通常采用常規的、聯結組為Yyn-12的三相三柱式油浸式或干式變壓器。近年來，根據市場的需求，亦有采用Dyn-11聯結方式的產品被采用，但鐵芯結構仍為三相三柱式。
      低壓接線方案
      低壓方案非常繁多，出線保護多采用空氣開關或刀熔開關，回路最多可達20路；具有無功補償和多路計量功能；目前根據市場的需求，亦有安裝低壓電源自動轉換開關的產品，可確保重要用戶的供電可靠性。
      “預裝式變電站”即“美式箱變”是將變壓器器身、高壓負荷開關、熔斷器及高低壓連線置于一個共同的封閉油箱內，用陜西箱式變電站油作為帶電部分相間及對地的絕緣介質，是一種結構緊湊，體積小，經濟實用的新型配電設備。由于采用了全絕緣的高壓進出線端子和電纜附件，使高壓間隔內沒有任何裸露的帶電部分，具有安全可靠的運行特點。同時，預裝式箱變具有齊全的運行檢視儀器儀表，如壓力計，壓力釋放閥，油位計，油溫表等。
      由于采用普通油和難燃油作為絕緣介質，使之既可用于戶外 ，又可用于戶內，適用于住宅小區、工礦企業及各種公共場所，如：機場、車站、碼頭、港口、高速公路、地鐵等。有著非常好的發展前景。
