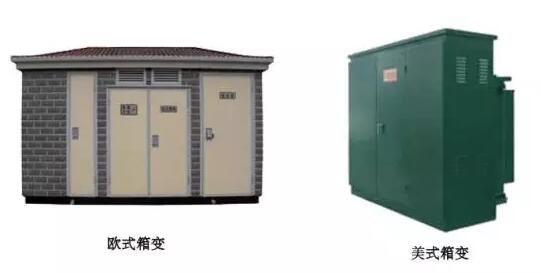

經過二十多年的發展，箱變(陜西箱式變電站，本文簡稱箱變)在我國已經得到較廣泛的應用，尤其是公共場所的配電設施，由于箱變占地面積小，容易與周?chē)h(huán)境相協調的特點，既美觀大方，又經濟實用，多選用箱變。目前，箱變主要有美式箱變和歐式箱變兩種。美式箱變結構緊湊，造價較低，但維護不便；歐式箱變布局合理．結構清晰，維護方便，造價相對較高。

不同用途的箱變，其配置要求雖有所不同，但沒有本質上的差異。下面以住宅小區用的箱變?yōu)槔U述箱變的容量的確定。

確定陜西箱式變電站的容量，首先要計算供電區域內的負荷。常用的負荷計算方法有需要系數法、單位面積功率法、單位指標法、利用系數法等。對于民用建筑的方案設計，多采用單位面積功率法、單位指標法。下面僅介紹單位指標法。
單位指標法的有功功率PC的計算公式為：

PC=PeN/1000

式中 Pe——單位用電指標，如W／戶、W／人、W／床等；N——單位數量，如戶數、人數、床位數等。

各地居民用電水平差距較大．對于比較發達的地區，每戶負荷可按12 kW，一般地區可按9 kW，用電水平較低的地區可按6 kW考慮。當然也有按住房建筑面積來考慮負荷大小的．建筑面積在120 m2以上的按12kW，建筑面積在90～120 m2的按10 kW．建筑面積在90 m2以下的按8 kW考慮。如果還有門面房，則按100W／m2計算。另外，住宅小區還需計入景觀燈和路燈等公用負荷。

考慮到住宅小區在3～5年內的用電負荷遠遠達不到計算負荷，變電器的損耗過大，所以住宅小區內的箱變一般設計多臺，多點布置，且要求高低壓側均能并列運行．所以單臺箱變的容量以400 kV·A左右為宜。考慮到運輸問題，較大不宜超過800 kV·A。在負荷較小時，先投運1臺，隨著負荷的增加，箱變逐臺投運，高壓側并列、低壓側分列運行。隨著家用變頻電器的普遍使用，諧波分量對電能質量產生越來越明顯的影響。通常選用D，yn11接線組別的陜西箱式變電站。以抑制負荷注入電網的諧波分量。另外，由于D，yn11接線比Y，yn0接線的零序阻抗要小得多，其單相接地故障電流明顯增大，可提高TN系統接地故障保護的靈敏性。
